Задвижка клиновая KNV

Основные характеристики

Тип: KNV
Стандарт: EN 1984
РN 16 — РN 320
DN 40 — DN 1000

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и дисков из основного материала или с наплавкой

Применение

  • Нефтехимия
  • Перекачка нефтепродуктов
  • Нефтепереработка
  • Нефтедобыча
  • Теплоэнергетические предприятия
  • Металлургия

Материал

  • Углеродистая, легированная и нержавеющая сталь

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Номинальное давление до РN 320
  • Температура до 600 °С

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Испытания

  • Испытания задвижки проводятся по Стандарту EN 12266, Часть 1 и Часть 2

Задвижка клиновая KNV

Тип KNV
Номинальное давление РN 160
Номинальный размер 50-1000
Конструкция EN 1984
Фланцы EN 1092-1
Концы под приварку EN 12627
Строительная длина EN 558-1
Испытания EN 12266-1
Давление/ Температура EN 12516-1
Управление
1 Маховик
2 Редуктор
3 Электропривод
оз. Наименование Исп. 1 5 8
4 Уплотнительная поверхность клина 13 Сг Стеллит 6 13 Сг
6 Уплотнительная поверхность седла 13 Сг Стеллит 6 Стеллит 6
Поз № Наименование Материалы
-29 — +400 °С -20 — +593 °С -47 — +340 °С -70 — +350 °С
1 Корпус GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
2 Хомут GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
3 Клин С 22 + weld-on 24CrMoV + weld-on X15Q13 + weld-on X5CrNi 18.10 + weld-on
4 Шпиндель Х15Сг13 24CrMoV 5-5 X15Crl3 X5CrNi 18.10
5 Седло С 22 + weld-on 24CrMoV + weld-on X15Q-13 + weld-on X5CrNi 18.10+ weld-on
6 Фланец сальника GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
7 Сальник Графит Графит Графит Графит
8 Уплотнение кольцо St 37-2 24CrMoV 5-5 TstE 355 X5CrNi 18.10
9 Гайка С 45 С 45 24 CrMo5 С 45
10 Болт 42 СгМо4 42 CrMo4 42 CrMo4 42 CrMo4
11 Гайка шпинделя ZQAI9-4 ZQAI9-4 ZQAI9-4 ZQAI9-4
12 Маховик GGG-40 GGG-40 GGG-40 GGG-40
13 Уплотнение Графит Графит Графит Графит

Другие материалы по запросу

Задвижка клиновая KNV

Стандартные размеры
DN65
DN80
DN100
DN125
DN150
DN200
DN250

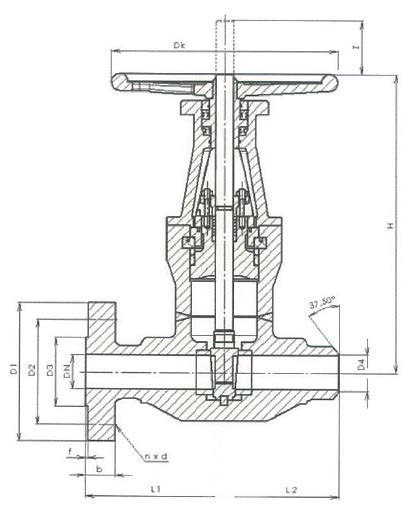

Главные и присоединительные размеры
DN 65 80 100 125 150 200 250
D1 230 255 300 340 390 485 585
D2 180 200 235 275 320 400 480
D3 122 133 158 184 212 285 345
D4 согласно размеру трубы
b 48 50 57 64 64 70 85
f 3 3 3 3 3 3 3
n 8 8 8 8 12 12 16
d 26 30 33 33 36 42 48
Болт М24 М27 МЗО МЗО М32 М38 М42
Dk 400 400 400 500 500 630 710
H 475 610 610 780 780 940 1140
L1(RF) 425 470 550 650 750 950 1150
L2(BW) 360 450 450 500 550 650 800
m RF (kg) 79 127 151 230 260 605 1290

Другие размеры по запросу
