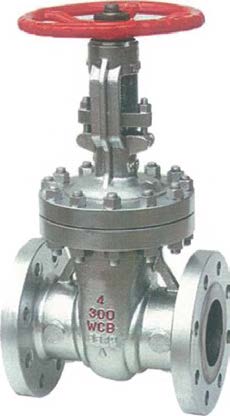

Задвижки клиновые

Тип:KDS
Стандарт: API 600 (ISO 10434)
DN 40 — DN 600
Class 150 — Class 1500

Основные характеристики

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и дисков из основного материала или с наплавкой

Применение

  • Нефтехимия
  • Перекачка нефтепродуктов
  • Нефтепереработка
  • Нефтедобыча
  • Теплоэнергетические предприятия
  • Металлургия

Материал

  • Углеродистая, легированная и нержавеющая сталь

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Class 150 до Class 1500
  • Температура до 600°С

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Задвижки клиновые

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Испытания

  • Испытания задвижки проводятся по Стандарту API 598 (ISO 5208)
Тип KDS
Номинальное давление 150 Lb
Номинальный размер 50 — 600
Конструкция API 600
Фланцы ANSI В16.5
Концы под приварку ANSI B16.25
Строительная длина ANSI B16.10
Испытания API 598
Давление/ температура ANSI B16.34
Управление
1 Маховик
2 Редуктор
3 Электропривод
оз. Наименование Исп. 1 5 8
4 Уплотнительная поверхность клина 13 Сг Стеллит 6 13 Сг
6 Уплотнительная поверхность седла 13 Сг Стеллит 6 Стеллит 6

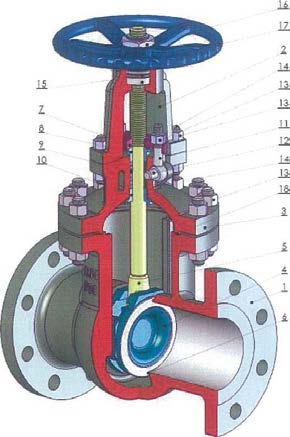

Поз № Наименование Материалы
-29 — +400 °С -20 — +593 °С -47 — +340 °С -70 — +350 °С
1 Корпус WCB WCB LCB CF8
2 Хомут WCB WCB LCB CF8
3 Крышка WCB WCB LCB CF8
4 Клин WCB WCB LCB CF8
5 Шпиндель А182 F6 А182 F11 А182 F6 F304
6 Седло A105 + weld-on F11 + weld on F6 + weld on F304
7 Фланец сальника WCB WCB LCB CF8
8 Втулка сальника А182 F6 А182 F11 LF2 F304
9 Сальник Графит Графит Графит Графит
10 Уплотнение между штоком и крышкой А182 F6 A182 F11 А182 F6 F304
11 Болт с ушком А193 В7 A193 B7 А182 L7 А193 В7
12 Штифт А105 A182 F11 LF2 F304
13 Гайка А194 2Н A194 2H А194 4 А194 2Н
14 Болт А193 В7 A193 B7 А182 L7 А193 В7
15 Гайка шпинделя ZQA19-4 ZQAI9-4 2QAI9-4 ZQAI9-4
16 Гайка А194 2Н А194 2H А194 2Н А194 2Н
17 Маховик А47 А47 А47 А47
18 Уплотнение Графит Графит Графит Графит

Другие материалы по запросу

Задвижки клиновые

Размер ISO 5210
150 Lb DN50
F10 DN65
F10 DN80
F10 DN100
F10/F14 DN125
F10/F14 DN150
F10/F14 DN200
F10/F14 DN250
F14 DN300
F14/F16 DN350
F14/F16 DN400
F14/F16 DN500
F14/F16/F25 DN600

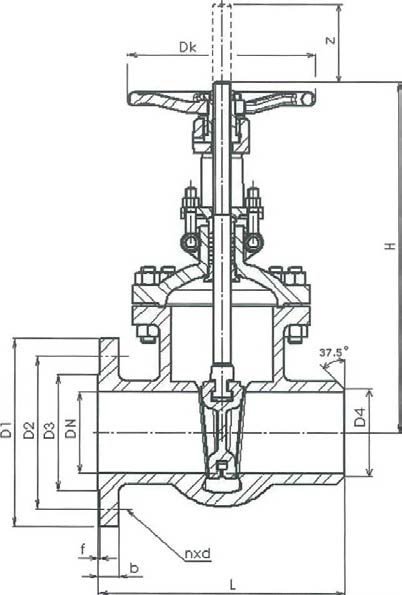

Главные и присоединительные размеры
DN 50 65 80 100 125 150 200 250 300 350 400 500 600
D1 152 178 190 229 254 279 343 406 483 533 597 698 813
D2 120,6 139,7 152,4 190,5 215,9 241,3 298,4 362 431,8 476,2 539,8 635 749,3
D3 91,9 104,6 127 157,2 185,7 215,9 269,7 323,9 381 412,8 469,9 584,2 692,2
D4 53 68 83 103 128 153 203 253 303 253 403 463 503
b 15,9 17,5 19 23,8 23,8 25,4 28,6 30,2 31,8 34,9 36,5 42,9 47,6
f 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
n 4 4 4 8 8 8 8 12 12 12 16 20 20
d 19 19 19 19 22,2 22,2 22,2 25,4 25,4 28,6 28,6 31,8 34,9
Болт M16 M16 M16 M16 M20 M20 M20 M24 M24 M26 M26 M30 M33
z 72 85 92 117 150 170 225 280 330 365 420 520 625
Dk 200 250 250 280 300 300 350 400 450 500 550 650 800
H 358 373 435 500 614 674 818 969 1145 1280 1450 2676 2750
L(RF) 178 191 203 229 254 267 292 330 356 381 406 457 508
L(BW) 216 241 282 305 381 403 419 457 502 572 610 711 813
m RF (kg) 19 26 32 40 62 83 161 250 310 416 580 880 1265
m BW (kg) 23 31 37 47 69 93 172 270 341 450 620 973 1360
