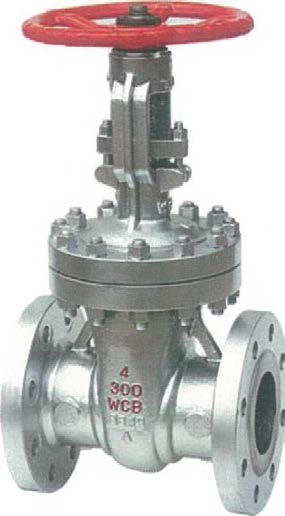

Задвижки клиновые

Тип: KDS
Стандарт: API 600 (ISO 10434)
DN 40 — DN600
Class 150 — Class 1500

Основные характеристики

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и дисков из основного материала или с наплавкой

Применение

  • Нефтехимия
  • Перекачка нефтепродуктов
  • Нефтепереработка
  • Нефтедобыча
  • Теплоэнергетические предприятия
  • Металлургия

Материал

  • Углеродистая, легированная и нержавеющая сталь

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Class 150 до Class 1500
  • Температура до 600 °С

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Испытания

  • Испытания задвижки проводятся по Стандарту API 598 (ISO 5208)

Задвижки клиновые

Тип KDS
Номинальное давление 600 Lb
Номинальный размер 50-600
Конструкция API 600
Фланцы ANSI В16.5
Концы под приварку ANSI B16.25
Строительная длина ANSI B16.10
Испытания API 598
Давление/ Температура ANSI B1634
Управление
1 Маховик
2 Редуктор
3 Электропривод
Поз. Наименование Исп. 1 5 8
4 Уплотнительная поверхность клина 13 Сг Стеллит 6 13 Сг
6 Уплотнительная поверхность седла 13 Сг Стеллит 6 Стеллит 6

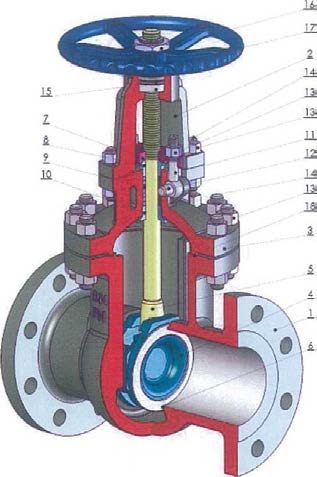

Поз № Наименование Материалы
-29 — +400 °С -20 — +593 °С -47 — +340 °С -70 — +350 °С
1 Корпус WCB WCB LCB CF8
2 Хомут WCB WCB LCB CF8
3 Крышка WCB WCB LCB CF8
4 Клин WCB WCB LCB CF8
5 Шпиндель А182 F6 А182 F11 А182 F6 F304
6 Седло A105 + weld-on F11+ weld on
F6 + weld on F304 7 Фланец сальника WCB
WCB LCB CF8 8 Втулка сальника А182 F6
А182 F11 LF2 F304 9 Сальник Графит
Графит Графит Графит 10 Уплотнение между штоком и крышкой А182 F6
A182 F11 А182 F6 F304 11 Болт с ушком А193 В7
A193 B7 А182 L7 А193 В7 12 Штифт А105
A182 F11 LF2 F304 13 Гайка А194 2Н
A194 2H А194 4 А194 2Н 14 Болт А193 В7
A193 B7 А182 L7 А193 В7 15 Гайка шпинделя ZQAI9-4
ZQAI9-4 ZQAI9-4 ZQAI9-4 16 Гайка А194 2Н
А194 2Н А194 2Н А194 2Н 17 Маховик А47
А47 А47 А47 18 Уплотнение Графит

Другие материалы по запросу

Задвижки клиновые

Размер ISO 5210 600 Lb
DN50 F10
DN65 F10
DN80 F10
DN100 F10/F14
DN125 F10/F14
DN150 F14/F16
DN200 F14/F16
DN250 F14/F16/F25
DN300 F14/F16/F25
DN350 F16/F25
DN400 F16/F25
DN500 F25/F30
DN600 F30

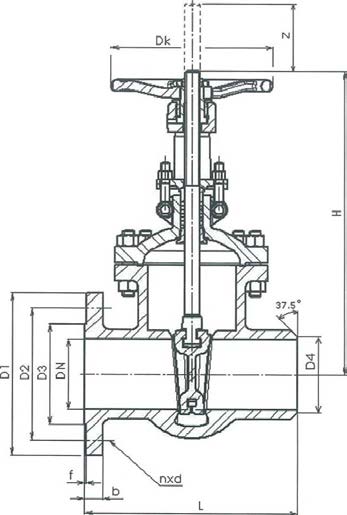

Главные и присоединительные размеры
DN 50 65 80 100 125 150 200 250 300 350 400 500 600
D1 165 190 210 273 330 356 419 508 559 603 686 813 940
D2 127 149,2 168,3 215,9 266,7 292,1 349,2 431,8 489 527 603,2 723,9 838,2
D3 91,9 104,6 127 157,2 185,7 215,9 269,7 323,9 381 412,8 469,9 584,2 692,2
D4 53 68 83 103 128 153 203 253 303 353 403 453 503
b 25,4 28,6 31,8 38,1 44,4 47,6 55,6 63,5 66,7 69,8 76,2 88,9 101,6
f 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4
n 8 8 8 8 8 12 12 16 20 20 20 24 24
d 19 22,2 22,2 25,4 28,6 28,6 31,8 34,9 34,9 38,1 41,3 44,4 50,8
Болт М16 М20 М20 М24 М27 М27 М30 М33 МЗЗ М36 М40 М43 М48
z 72 85 92 117 150 170 225 275 330 375 435 540 630
Dk 200 250 250 300 300 500 500 630 630 710 710 800 900
H 370 440 465 540 635 805 865 1060 1184 1400 1545 1870 2180
L (RF,BW) 292 330 356 432 508 559 660 787 838 889 991 1194 1397
L(RTJ) 295 333 359 435 511 562 663 790 841 892 994 1200 1407
m RF (kg) 42 59 61 105 163 275 434 689 1000 1153 1435 2900 4010
m BW (kg) 38 54 56 97 156 265 423 669 969 1119 1365 2807 3915

Другие размеры по запросу
