Шланговые загрузочные станции «Techflow Marine» предназначены для обеспечения безопасной и эффективной загрузки одного или нескольких продуктов одновременно, а так же для обеспечения удобного использования и хранения погрузочных шлангов, применяющихся для загрузки жидкостей и сыпучих материалов на весь период их эксплуатации.

Станции доступны в одно-, двух- и многобарабанном исполнении, специально сконфигурированные и спроектированные таким образом, чтобы соответствовать особым требованиям по установке и применению в любой точке мира.



Одно-/двухсекционные системы

Транспортировка топлива и питьевой воды на FSO / FPSO / обслуживающие суда

  • Одно-/двухсекционные конструкции с возможностью многослойного хранения грузовых шлангов
  • Неразъемное соединение с трубопроводом буровой посредством шарнирного соединения
  • Полнопроходный трубопровод для транспортировки жидкости — мин. изгиб составляет полтора диаметра (1,5 D)
  • Исполнения с гидравлическим, пневматическим и электрическим приводом
  • Монтаж на встроенной рамной конструкции с подвесной платформой для обслуживания или непосредственно на палубе



Многосекционные системы

Транспортировка жидких и сыпучих грузов

  • Многосекционная система с возможностью многоярусного размещения вьюшек
  • Неразъемное соединение с трубопроводом буровой посредством шарнирного соединения
  • Полнопроходный трубопровод для транспортировки жидких грузов — мин. изгиб составляет полтора диаметра (1,5 D)
  • Полнопроходный трубопровод для транспортировки сыпучих грузов — мин. изгиб составляет пять диаметров (5 D)
  • Исполнения с гидравлическим, пневматическим и электрическим приводом
  • Монтаж на встроенной рамной конструкции

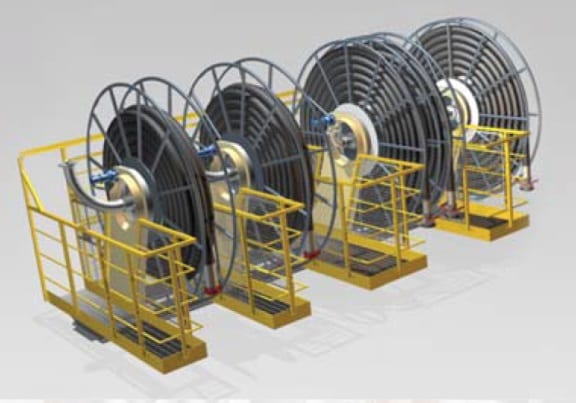

Двухъярусные многобарабанные системы
Подача порошка и жидкости к буровой установке

  • Несколько барабанов с многослойной конфигурацией хранения шлангов
  • Неразъёмное соединение с трубопроводом буровой через поворотные соединения
  • Полнопроходный трубопровод подачи жидкости – изгиб мин 1,5 D
  • Полнопроходный трубопровод подачи порошков — изгиб мин 5 D
  • Варианты с гидравлическим, пневматическим или электрическим приводом
  • Интегрированный модуль с площадкой консоли оператора
  • Конфигурация сборки двойного уровня (упрощенный чертеж)



Системы для арктических и суровых условий

  • Защитный кожух для шлангов
  • Кабина для защиты оператора
  • Обогреватель помещения и система теплоспутников
  • Варианты с гидравлическим или электрическим приводом
  • Решения для опасных областей (вкл. ATEX, IECEx, AS/NZS Ex и др.)
