Системы подачи шлангов СПГ от компании «Techflow Marine» имеют множество преимуществ по сравнению с традиционными системами загрузки. Среди ключевых преимуществ: сокращение времени погрузки, меньший объем занимаемого пространства, высокий уровень безопасности и надежности.

Применение систем:

  • Загрузка/разгрузка СПГ с берега на судно
  • Бункеровка СПГ
  • Загрузка/разгрузка СПГ с судна на судно

Загрузка/разгрузка СПГ с берега на судно

Барабанные системы «Techflow Marine» для загрузки/разгрузки с берега на судно обеспечивают безопасное и эффективное функционирование и хранение криогенных транспортирующих шлангов, используемых при перекачке СПГ.

Данная система может использоваться в районах с прибрежным мелководьем или существующими причалами и позволяет производить установку без крупных капиталовложений в инфраструктуру порта.



  • Подходит для районов с прибрежным мелководьем или существующими причалами
  • Позволяет производить установку без крупных капиталовложений в инфраструктуру порта
  • Изменяемое количество барабанов/шлангов, исходя из пожеланий Заказчика
  • Неразъёмное соединение с перекачивающим трубопроводом через вертлюг
  • Полнопроходный транспортный шланг для СПГ
  • Шланг может быть плавающим или погружным
  • Быстрое соединение, доступно сухо-разъёмное соединение
  • Пассивная или активная муфта для аварийного отсоединения (ERC) СПГ
  • С гидравлическим, пневматическим или электрическим приводом

Бункеровка СПГ

Системы бункеровки обеспечивают безопасную и эффективную эксплуатацию и хранение транспортировочных шлангов в ходе операций по бункеровке СПГ: заправка судов, работающих на СПГ у причала или в море.

Преимущества нашей системы:

  • Изменяемое количество барабанов, исходя из пожеланий Заказчика
  • Полнопроходный транспортный шланг для СПГ
  • Быстрое соединение, доступно сухо-разъёмное соединение
  • Муфта для безопасного аварийного отсоединения с минимальным проливом СПГ
  • Может быть установлена на судне или на берегу с гидравлическим, пневматическим или электрическим приводом

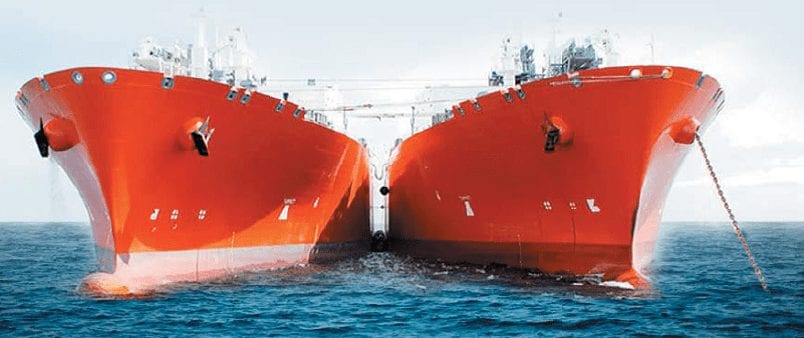

Загрузка/разгрузка СПГ с судна на судно

Барабанные системы «Techflow Marine» для загрузки/разгрузки с судна на судно обеспечивают безопасное и эффективное функционирование и хранение транспортирующих шлангов и вспомогательного оборудования, используемого при перекачке с судна на судно.

Они используются для передачи СПГ от плавучего СПГ-терминала (FLNG) на судно для перевозки СПГ (LNGC) или от судна для перевозки СПГ на плавучую установку для хранения и регазификации (FSRU).

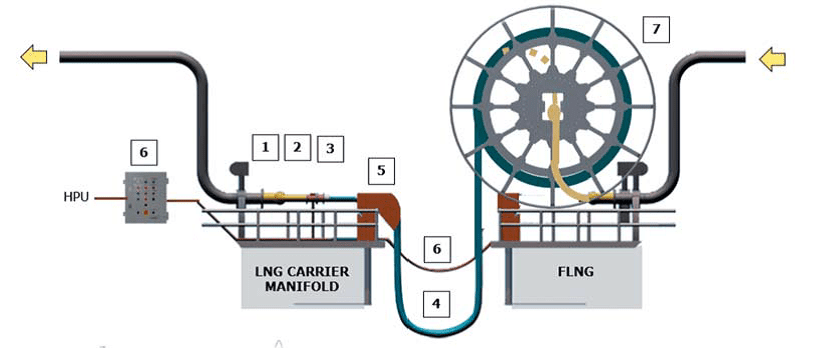

Оборудование, используемое для перекачки между судами:

  1. Коллектор судна СПГ
  2. Y-образная труба
  3. Муфта для аварийного отсоединения
  4. Транспортирующий шланг для СПГ
5.  Защитный зажим шланга и защита       от  падения
6.  Датчик дрейфа и блок управления
7.  Барабан шланга
