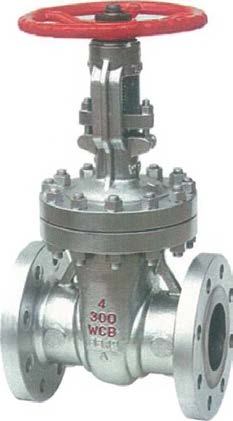

Задвижка клиновая KNV

Основные характеристики

Тип: KNV
Стандарт: EN 1984
РN 16 — РN 320
DN 40 — DN 1000

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и дисков из основного материала или с наплавкой

Применение

  • Нефтехимия
  • Перекачка нефтепродуктов
  • Нефтепереработка
  • Нефтедобыча
  • Теплоэнергетические предприятия
  • Металлургия

Материал

  • Углеродистая, легированная и нержавеющая сталь

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Номинальное давление до РN 320
  • Температура до 600 °С

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Испытания

  • Испытания задвижки проводятся по Стандарту EN 12266, Часть 1 и Часть 2

Задвижка клиновая KNV

Тип KNV
Номинальное давление РN 25
Номинальный размер 50-1000
Конструкция EN 1984
Фланцы EN 1092-1
Концы под приварку EN 12627
Строительная длина EN 558-1
Испытания EN 12266-1
Давление/ Температура EN 12516-1
Управление
1 Маховик
2 Редуктор
3 Электропривод
оз. Наименование Исп. 1 5 8
4 Уплотнительная поверхность клина 13 Сг Стеллит 6 13 Сг
6 Уплотнительная поверхность седла 13 Сг Стеллит 6 Стеллит 6

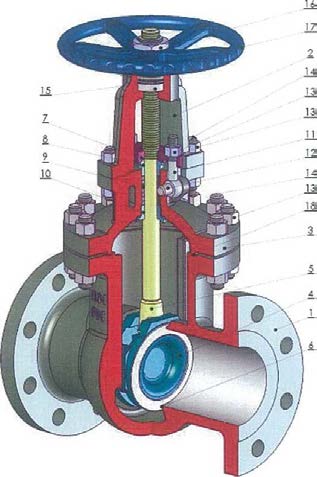

Поз № Наименование Материалы
-29 — +400 °С -20 — +593 °С -47 — +340 °С -70 — +350 °С
1 Корпус GS-C25 GS-17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
2 Хомут GS-C25 GS-17CrMo5-5 GS-20IVIn5 GX5CrNi 18-9
3 Крышка GS-C25 GS-17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
4 Клин GS-C25 GS-17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
5 Шпиндель Х15СГ13 24CrMoV 5 5 X150-13 X5CrNi 18.10
6 Седло С 22 + weld-on 24CrMoV + weld-on X15Crl3 + weld-on X5CrNi 18.10
7 Фланец сальника GS-C25 GS-C25 GS-20Mn5 GX5CrNi 18-9
8 Втулка сальника X15CY13 24CrMoV 5 5 TstE 355 X5CrNi 18.10
9 Сальник Графит Графит Графит Графит
10 Уплотнение между штоком и крышкой Х15СПЗ 24CrMoV 5 5 X15Crl3 F304
11 Болт с ушком 42 СгМо4 42 CrMo4 24 CrMo5 42 CrMo4
12 Штифт А105 24CrMoV 5 5 TstE 355 X5CrNi 18.10
13 Гайка С 45 С 45 24 CrMo5 С 45
14 Болт 42 СгМо4 42 CrMo4 24 CrMo5 42 CrMo4
15 Гайка шпинделя ZQAI9-4 ZQAI9-4 ZQAI9-4 ZQAI9-4
16 Гайка С 45 С 45 С 45 С 45
17 Маховик GGG-40 GGG-40 GGG-40 GGG-40
18 Уплотнение Графит Графит Графит Графит

Другие материалы по запросу

Задвижка клиновая KNV

Размер ISO 5210
PN 25 DN50
F10 DN65
F10 DN80
F10 DN100
F10/F14 DN125
F10/F14 DN150
F10/F14 DN200
F10/F14 DN250
F14 DN300
F14/F16 DN350
F14/F16 DN400
F14/F16 DN500
F14/F16/F25 DN600

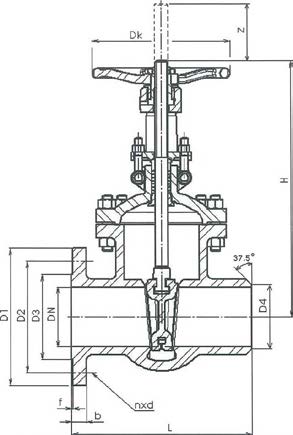

Главные и присоединительные размеры
DN 50 65 80 100 125 150 200 250 300 350 400 500 600
D1 165 185 200 235 270 300 360 425 485 555 620 730 845
D2 125 145 160 180 210 240 295 355 410 470 525 650 770
D3 102 122 138 162 188 218 278 335 395 450 505 615 720
D4 53 68 83 103 128 153 203 253 303 253 403 503 603
b 20 22 24 24 26 28 30 32 34 38 40 58 58
f 2 2 2 2 2 2 2 2 2 2 2 2 2
n 4 4 4 8 8 8 8 12 12 12 16 20 20
d 18 18 18 18 18 18 22 22 26 26 26 30 33
Болт М16 М16 М16 М20 М24 М24 М24 М27 М27 МЗО МЗЗ МЗЗ М36
z 72 85 92 117 150 170 225 280 330 365 420 520 625
Dk 200 250 250 280 300 300 350 400 450 500 550 650 800
H 358 373 435 500 614 674 818 969 1145 1280 1450 2676 2750
L(RF) 250 270 280 300 325 350 400 450 500 550 600 700 800
L(BW) 250 270 280 300 325 350 400 450 500 550 600 700 800
m RF (kg) 23 37 57 72 89 108 287 389 515 768 820 1127 2520
m BW (kg) 19 32 52 65 82 98 276 369 484 734 780 1034 2425

Другие размеры по запросу
