Задвижка клиновая KNV

Основные характеристики

Тип: KNV
Стандарт: EN 1984
РN 16 — РN 320
DN 40 — DN 1000

  • Корпус и крышка отливаются из стали
  • Корпус и крышка соединены шпильками
  • Клин задвижки может быть жестким, упругим или двухдисковым
  • Рабочие поверхности седел и дисков из основного материала или с наплавкой

Применение

  • Нефтехимия
  • Перекачка нефтепродуктов
  • Нефтепереработка
  • Нефтедобыча
  • Теплоэнергетические предприятия
  • Металлургия

Материал

  • Углеродистая, легированная и нержавеющая сталь

Рабочие среды

  • Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов

Давление и температура

  • Номинальное давление до РN 320
  • Температура до 600 °С

Преимущества

  • Длительный срок эксплуатации
  • Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
  • Простота в обращении и обслуживании
  • Возможность замены сальника в работе

Дополнительные варианты

  • Электрический, гидравлический или пневматический приводы
  • Индикатор положения
  • Удлинитель шпинделя
  • Блокировка
  • Присоединение фланцевое или под приварку
  • Окраска по заказу клиентов
  • Задвижки с ответными фланцами, прокладками и крепежом

Испытания

  • Испытания задвижки проводятся по Стандарту EN 12266, Часть 1 и Часть 2

Задвижка клиновая KNV

Тип KNV
Номинальное давление РN 320
Номинальный размер 50-1000
Конструкция EN 1984
Фланцы EN 1092-1
Концы под приварку EN 12627
Строительная длина EN 558-1
Испытания EN 12266-1
Давление/ Температура EN 12516-1
Управление
1 Маховик
2 Редуктор
3 Электропривод
оз. Наименование Исп. 1 5 8
4 Уплотнительная поверхность клина 13 Сг Стеллит 6 13 Сг
6 Уплотнительная поверхность седла 13 Сг Стеллит 6 Стеллит 6
Поз № Наименование Материалы
-29 — +400 °С -20 — +593 °С -47 — +340 °С -70 — +350 °С
1 Корпус GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
2 Хомут GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
3 Клин С 22 + weld-on 24CrMoV + weld-on X15Q13 + weld-on X5CrNi 18.10 + weld-on
4 Шпиндель Х15Сг13 24CrMoV 5-5 X15Crl3 X5CrNi 18.10
5 Седло С 22 + weld-on 24CrMoV + weld-on X15Q-13 + weld-on X5CrNi 18.10+ weld-on
6 Фланец сальника GS-C25 GS17CrMo5-5 GS-20Mn5 GX5CrNi 18-9
7 Сальник Графит Графит Графит Графит
8 Уплотнение кольцо St 37-2 24CrMoV 5-5 TstE 355 X5CrNi 18.10
9 Гайка С 45 С 45 24 CrMo5 С 45
10 Болт 42 СгМо4 42 CrMo4 42 CrMo4 42 CrMo4
11 Гайка шпинделя ZQAI9-4 ZQAI9-4 ZQAI9-4 ZQAI9-4
12 Маховик GGG-40 GGG-40 GGG-40 GGG-40
13 Уплотнение Графит Графит Графит Графит

Другие материалы по запросу

Задвижка клиновая KNV

Стандартные размеры
DN65
DN80
DN100
DN125
DN150
DN200
DN250
DN300

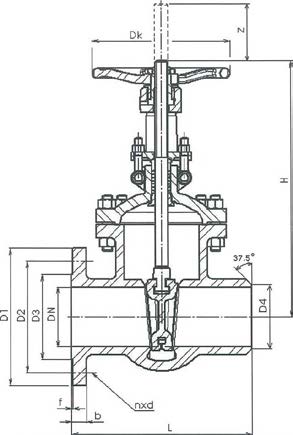

Главные и присоединительные размеры
DN 65 80 100 125 150 200 250 300
D max 76 89 108 133 159 219 273 324
D min 48 57 72 89 109 147 201 236
z 60 90 90 130 130 170 230 250
Dk 320 400 400 500 500 630 800 710
H 535 690 690 915 915 1105 1430 1600
L 360 450 450 500 550 650 800 900
m (kg) 56 86 110 158 201 353 792 1235

Другие размеры по запросу
