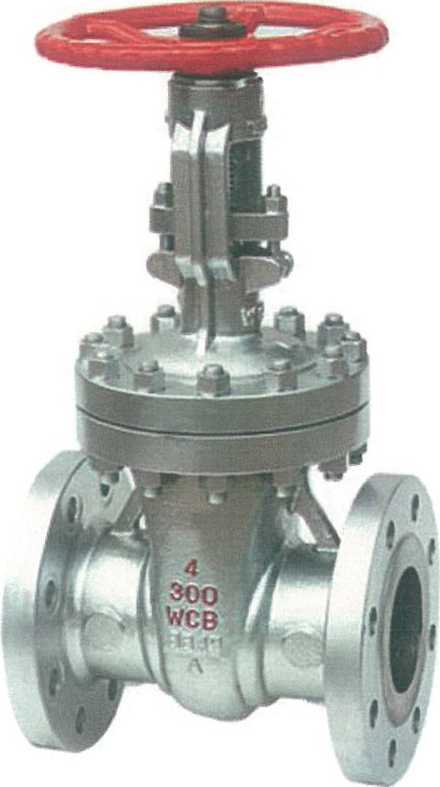

Тип: KDS
Стандарт: API 600 (ISO 10434)
DN 40 — DN600
Class 150 — Class 1500
Основные характеристики
- Корпус и крышка отливаются из стали
- Корпус и крышка соединены шпильками
- Клин задвижки может быть жестким, упругим или двухдисковым
- Рабочие поверхности седел и дисков из основного материала или с наплавкой
Применение
- Нефтехимия
- Перекачка нефтепродуктов
- Нефтепереработка
- Нефтедобыча
- Теплоэнергетические предприятия
- Металлургия
Материал
- Углеродистая, легированная и нержавеющая сталь
Рабочие среды
- Вода, пар, природный газ, нефть, нефтепродукты и другие рабочие среды, неагрессивные к материалам клапанов
Давление и температура
- Class 150 до Class 1500
- Температура до 600 °С
Преимущества
- Длительный срок эксплуатации
- Соответствие санитарно-гигиеническим (экологическим) стандартам по выбросам в атмосферу
- Простота в обращении и обслуживании
- Возможность замены сальника в работе
Дополнительные варианты
- Электрический, гидравлический или пневматический приводы
- Индикатор положения
- Удлинитель шпинделя
- Блокировка
- Присоединение фланцевое или под приварку
- Окраска по заказу клиентов
- Задвижки с ответными фланцами, прокладками и крепежом
Испытания
- Испытания задвижки проводятся по Стандарту API 598 (ISO 5208)
| Тип |
KDS |
| Номинальное давление |
1500 Lb |
| Номинальный размер |
50-400 |
| Конструкция |
API 600 |
| Фланцы |
ANSI В16.5 |
| Концы под приварку |
ANSI B16.25 |
| Строительная длина |
ANSI B16.10 |
| Испытания |
API 598 |
| Давление/ Температура |
ANSI B1634 |
| Управление |
| 1 |
Маховик |
| 2 |
Редуктор |
| 3 |
Электропривод |
| Поз |
Наименование |
Исп. |
1 |
5 |
8 |
| 4 |
Уплотнительная поверхность клина |
13 Сг |
Стеллит 6 |
13 Сг |
| 6 |
Уплотнительная поверхность седла |
13 Сг |
Стеллит 6 |
Стеллит 6 |

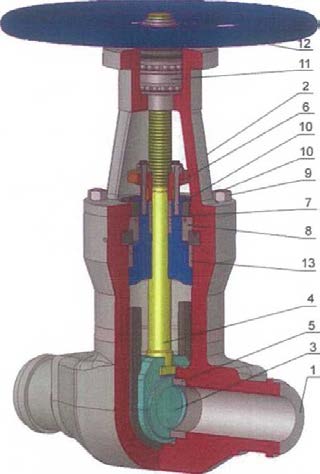

| Поз № |
Наименование |
Материалы |
| -29 — +400 °С |
-20 — +593 °С |
-47 — +340 °С |
-70 — +350 °С |
| 1 |
Корпус |
WCB |
WCB |
LCB |
CF8 |
| 2 |
Хомут |
WCB |
WCB |
LCB |
CF8 |
| 3 |
Клин |
A105+ weld on |
F11+ weld on |
LF2+ weld on |
F304+ weld on |
| 4 |
Шпиндель |
А182 F6 |
А182 F11 |
A182 F6 |
F304 |
| 5 |
Седло |
A105+ weld on |
F11+ weld on |
F6+ weld on |
F304+ weld on |
| 6 |
Фланец сальника |
WCB |
WCB |
LCB |
CF8 |
| 7 |
Сальник |
Графит |
Графит |
Графит |
Графит |
| 8 |
Уплотнение кольцо |
A105 |
A182 F |
A182 F6 |
F304 |
| 9 |
Гайка |
A194 2H |
A194 2H |
A194 4 |
A194 2H |
| 10 |
Болт |
A193 B7 |
A193 B7 |
A182 L7 |
A193 B7 |
| 11 |
Гайка шпинделя |
ZQAI9-4 |
ZQAI9-4 |
ZQAI9-4 |
ZQAI9-4 |
| 12 |
Маховик |
А47 |
A47 |
A47 |
A47 |
| 13 |
Уплотнение |
Графит |
Графит |
Графит |
Графит |
Другие материалы по запросу
| Стандартные размеры |
| DN50 |
| DN65 |
| DN80 |
| DN100 |
| DN125 |
| DN150 |
| DN200 |
| DN250 |
| DN300 |
| DN350 |
| DN400 |

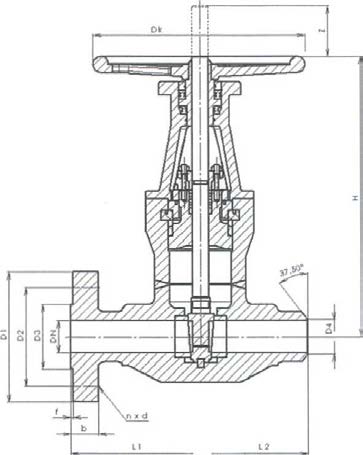

| Главные и присоединительные размеры |
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| D1 |
216 |
244 |
267 |
311 |
375 |
394 |
483 |
584 |
673 |
749 |
826 |
| D2 |
165,1 |
190,5 |
203,2 |
241,3 |
292,1 |
317,5 |
393,7 |
482,6 |
571,5 |
635 |
704,8 |
| D3 |
91,9 |
104,6 |
127 |
157,2 |
185,7 |
215,9 |
269,7 |
323,9 |
381 |
412,8 |
469,9 |
| D4 |
согласно размеру трубы |
| b |
38,1 |
41,3 |
47,6 |
54 |
73 |
82,6 |
92,1 |
108 |
123,8 |
133,4 |
146,1 |
| f |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
6,4 |
| n |
8 |
8 |
8 |
8 |
8 |
12 |
12 |
12 |
16 |
16 |
16 |
| d |
25,4 |
28,6 |
31,8 |
34,9 |
41,3 |
38,1 |
44,4 |
50,8 |
54 |
60,3 |
66,7 |
| Болт |
М24 |
М27 |
МЗ0 |
МЗЗ |
М36 |
М38 |
М42 |
М48 |
М50 |
М57 |
М64 |
| Dk |
300 |
350 |
400 |
560 |
— |
— |
— |
— |
— |
— |
— |
| H |
485 |
554 |
672 |
768 |
— |
— |
— |
— |
— |
— |
— |
| LI (RF) |
368 |
419 |
470 |
546 |
673 |
705 |
832 |
991 |
1130 |
1257 |
1384 |
| L2 (BW) |
216 |
254 |
305 |
406 |
483 |
559 |
711 |
864 |
991 |
1067 |
1194 |
| m RF (kg) |
50 |
74 |
90 |
158 |
280 |
350 |
690 |
1030 |
1460 |
1810 |
2760 |
Другие размеры по запросу
